Configurações de DLLs
Colibri Food
A DLL ou Dynamic-link library, armazena dados de fabricação como: Procedures, Funções entre outros. A DLL evita que outros usuários copie as aplicações sem permissão.
Veja a seguir as configurações das DLLs correspondentes a cada tipo de periférico.
O Terminal Shellby funciona como um terminal burro. Os dados digitados em seu teclado e/ou lidos através do leitor de código de barras serão enviados para o computador através da Base RF, onde um programa (sistema gerenciador) deverá processar estes dados decidindo se deverão ser apresentados ou não no display do Terminal.
Procedimentos
| 1. | Faça o download da DLL Shellby 915 (shelby.dll), disponibilizado no site. |
| 2. | Copie os arquivos Shellby.dll e Shellby_Base1.ini na pata de instalação do sistema Colobri. |
| • | C:\Colibri_Millenium |
| 3. | Abra o arquivo Shellby_Base1.ini. |
| 4. | Edite as seguintes informações: |
Configurações |
|
Fecha_Socket |
Altere para 0 (zero) |
Função |
|
F0 |
127 |
F1 |
G |
F2 |
N |
F3 |
U |
Base |
|
Tipo |
Se a comunicação da base for SERIAL ou USB = Serial Se a comunicação da base for ETHERNET = Client |
Porta |
Se a base utilizada for USB, deve-se verificar no Gerenciador de Dispositivos do Windows qual a porta virtual criada (se a COM gerada for acima da COM9, deverá ser modificada para um valor menor. O tratamento serial não aceita). Se a base for SERIAL informar o número da porta serial na qual está conectada. Se a base for ETHERNET aconselha-se utilizar a porta 2000. |
EnderecoIP |
Se a base for ETHERNET adicione, abaixo da informação de Porta, o parâmetro enderecoIP com o IP designado para a BASE. Exemplo: 192.168.0.8. Veja os procedimentos de atribuição de IP para base Ethernet. |
Baudrate |
É a velocidade de comunicação utilizada pela base quando a comunicação é SERIAL. Se a base for USB ou ETHERNET aconselha-se não alterar este campo. |
EnderecoRF |
Digite a informação que se encontra na tela do SHELLBY, acompanhada pela letra B.
|
Canal |
Digite a informação que se encontra na tela do SHELLBY, acompanhada pela letra T.
|
NunTerm |
Informe o número de SHELLBY’s utilizados. Logo abaixo desta informação serão adicionados os endereços físicos de cada SHELLBY, começando com o número 0 (zero) como sendo o primeiro SHELLBY utilizado, seguindo este valor adiciona-se um sinal de IGUAL e as letras RS acompanhado dos números designados para o terminal SHELLBY, lembrando que este número não pode ser igual a outro equipamento na rede. Insira a informação de RF01, informando que este comando comunicará com a antena 01. |
Caso sejam utilizadas duas bases de comunicação para o mesmo SHELLBY, no campo "NUM BASES" do SHELLBY, informe o número de bases e crie um arquivo Shellby_Base2.ini, com as configurações. No campo "CANAL", verifique o valor configurado na base 1 e adicione 3 a este valor para a configuração da base 2. Exemplo: Se o canal na base 1 for 5, o canal da base 2 será 8. |
Configurações para Microterminal Paralelo
A Interface comutadora paralela, permite o tratamento de um barramento RS-485 com protocolo Gradual.
Ela se comporta como um periférico escravo, que responderá aos comandos do programa que trata a rede de terminais no microcomputador.
Procedimentos
| 1. | Faça o download da DLL Comutadora Paralela (cparalela.dll), disponibilizado no site. |
| 2. | Copie os arquivos CParalela.dll e CParalela.ini na pata de instalação do sistema Colobri. |
| • | C:\Colibri_Millenium |
| 3. | Abra o arquivo CParalela.ini. |
| 4. | Edite as seguintes informações: |
Configurações |
|
Porta |
Endereço da porta LPT do PC em hexadecimal. |
Lista Terminal |
|
NTerminais |
Número de terminais ligados a comutadora paralela. Abaixo da informação de NTERMINAIS são listados os ID’s dos terminais ligados a comutadora paralela. Sempre iniciaremos com 0 (zero) seguido do sinal de igual e o ID do primeiro microterminal ligado a comutadora paralela. |
Configurações para Microterminal TCP/IP - Scubaterm
O Microterminal Ethernet permite selecionar o protocolo de comunicação desta forma o desenvolvedor pode programar o mesmo equipamento para funcionar com protocolo VT 100, Gradual e Telnet.
A Interface Ethernet permite estabelecer para o Terminal um endereço IP, podendo assim conectar-se diretamente a qualquer computador que esteja na rede local, e também acessar IP's remotos (através da Internet), facilitando o fluxo de informações em tempo real com outras unidades de uma empresa.
O Terminal Wilbor Ethernet permite que, via Software, o administrador configure todos os parâmetros de funcionamento do equipamento. Desta forma não é necessário que o administrador se desloque até o equipamento para configurá-lo.
Procedimentos
| 1. | Faça o download da DLL Terminal Protocolo VT100 (TVT100.dll), disponibilizado no site. |
| 2. | Copie os arquivos TVT100.dll e TVT100.ini na pata de instalação do sistema Colobri. |
| • | C:\Colibri_Millenium |

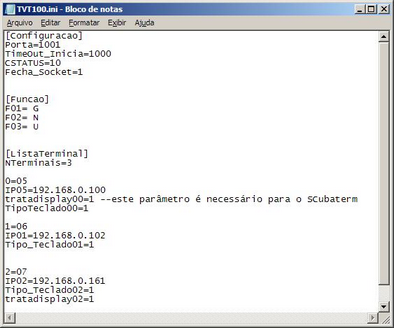

| 3. | Abra o arquivo TVT100.ini. |
| 4. | Edite as seguintes informações: |
Lista Terminal |
|
NTerminais |
Número de terminais com TCP/IP. Abaixo desta opção listamos os ID’s e os IP’s utilizados para cada terminal, lembrando que deve-se iniciar com o número 0 (zero) seguido do = (igual) e o ID. |
Para a configuração de microterminal SCUBATERM, é necessáro adicionar a linha "tratadisplay00=1" onde 00 é o número do terminal. O número 1 configura-se o MT para tratar a configuração das linhas corretamente. |
